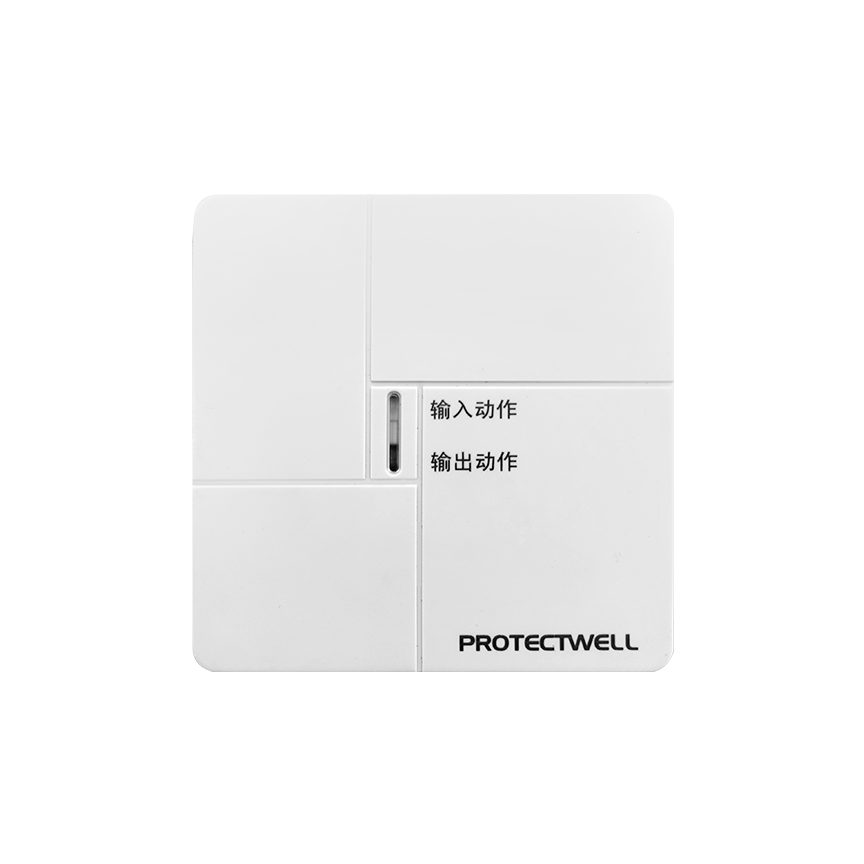

PCM-6D 輸入/輸出模塊具有單輸出和單輸入兩個通道。兩個獨立的LED指示燈分別指示兩個通道的狀態,指示燈可根據消防聯動控制系統(簡稱:控制器)發出的命令處于閃亮、恒亮或熄滅狀態。
輸入通道監視一路無源開關量信號輸入,并將其狀態反饋給控制器。正常通訊時指示燈閃亮,短路時指示燈恒亮,特殊需求時指示燈可熄滅。
輸出通道控制一路 24V 直流電源輸出,直流電源電路與通信電路電氣隔離。輸出通道可監視電源故障狀態,配合終端電阻可監視輸出回路連接線的正常、開路、短路狀態并反饋給控制器。正常通訊時指示燈閃亮,動作時指示燈恒亮,特殊需求時指示燈可熄滅。
該模塊的通訊線、電源線均采用無極性的接線設計,便于現場接線施工。
